HTSC1510龙门五轴加工中心厂家直销
产品详情
类型: 五轴加工中心 规格: 1500*1000*800mm
型号: HTSC1510F5

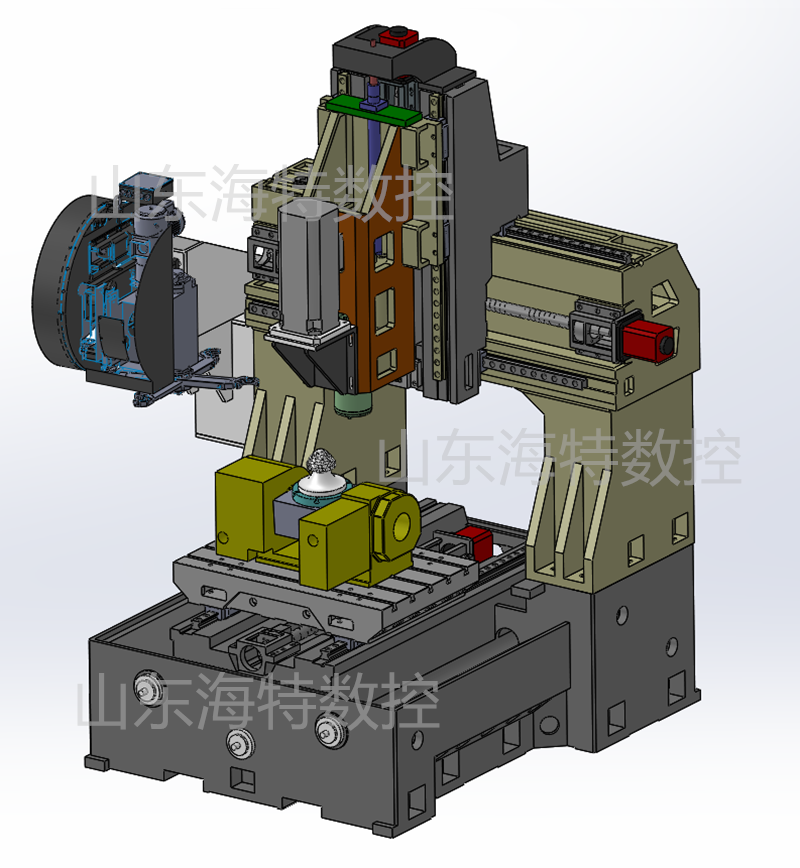

HTSC1510龙门五轴加工中心厂家直销:

龙门五轴加工中心本质是一台加工中心在XYZ轴上选定两条轴配上两个旋转轴,如在X、Y两个轴上配上A、B两条旋转轴,Z轴也可以配一条C轴,具体怎么选择需要看客户的具体要求。五轴加工中心就是有五个轴的加工中心,三条主轴两条旋转轴。几乎大部分加工中心都能装配成五轴加工中心。

龙门五轴联动数控机床是一种科技含量高、精密度高专门用于加工复杂曲面的机床,这种机床系统对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等行业,有着举足轻重的影响力。

HTSC1510龙门五轴加工中心厂家直销:


HTSC1510F5五轴加工中心

规   格

备   注

工作台规格(长×宽)

1500×800mm


龙门过宽

1600mm


工作台最大载重

2000 kg


X、Y、Z轴坐标行程

1600x1000x800mm


主轴中心线到立柱正面导轨距离

425 mm


主轴端面至工作台上平面距离

4001200mm


X、Y、Z切削进给量

1~6000 mm/min


X、Y快速进给速度

24m/min


Z快速进给速度

12m/min

硬軌

主轴转速范围

50~6000 r/min

皮带中心出水

主轴锥孔

BT40-150mm


系统FANUC

0i-MF


主轴电机

Βip22 11/15KW

高扭矩系列

连续额定扭矩

105N.M


Z軸伺服電機

BIS30/2000 3KW


XY軸伺服電機

BIS30/2000 3KW


C轴伺服电机

BIS22/2000 3KW


A轴伺服电机

BIS30/2000 3KW


工作台T型槽(槽数×槽宽×槽距)

5/18/100mm   台面淬火


重复定位精度

300mm/+0.003mm


定位精度

300mm/+0.005mm


使用源气压力

0.8 MPa


机床轮廓尺寸(L×W×H)

3250x2450x2850mm


机床重量

16000 kg



HTSC1510龙门五轴加工中心厂家直销:五轴参数


CNC双轴分度盘

FHR-500C

盘面直径

500mm

主轴中心孔

Φ220H7

主轴中心穿孔

220

工作台T型槽

18H7

导块宽度

18H7

轴向   旋转轴速比

1:120

轴向   倾斜轴速比

1:180

最小单位

0.001°

最高转速   旋转轴

25.hp.m

最高转速   倾斜轴

11.1.hp.m

工作台负载 (水平)

500kg

工作台负载     (0°~90°)

300kg

刹车扭矩   (油压)

30kg

重复精度   旋转轴

4"

重复精度   倾斜轴

8″

分割精度   旋转轴

15"

分割精度   倾斜轴

50"

倾斜角度

±110°



HTSC1510龙门五轴加工中心厂家直销:
